Manual de Instalación.

Tanto el sistema de aspiracion central Duo Vac, como el Ranger 3000, han sido concebidos con precisión y cuidado para ofrecerle un sistema eficaz con duración ilimitada.

Antes de empezar, planifique bien la instalación de las tuberías y tomas. Unos minutos de planificación le harán ahorrar un tiempo precioso, además de asegurar un funcionamiento eficaz y sin problemas durante muchos años.

La red de tuberías puede instalarse:

  1. En paraguas: buardilla, falso techo.
  2. En el sótano: adosado al techo
  3. En el sanitario. En el forjado
  4. En la pared: Entre la pared y el tabique
  5. En los armarios empotrados
  6. Debajo de la bañera.
  7. En el conducto de los servicios.
  8. Debajo de la escalera.
  9. Detrás de cualquier revestimiento, detrás de una puerta, escondido en una L o una U

Herramientas necesarias:

  • Corta-tubos
  • Papel de lija
  • Destornillador de pala y cruz.
  • Taladro.
  • Alicates.
  • Metro.


  • Accesorios: tacos y regletas.

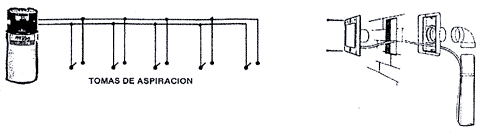

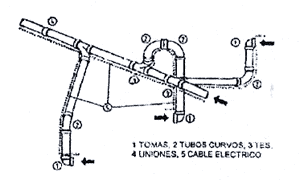

Instalación de la red de tubos:

La canalización se debe realizar con tubería de PVC antiestático, especial para la aspiracion de 2" (5,08 cm. de diámetro) y 1,8 mm. de pared. El tubo se encaja y encola con cola especial muy fina.

Paralelamente a la red de tuberías deberá instalar 2 hilos eléctricos de 2X1,5 de sección, dentro de tubo corrugado, para la puesta en marcha a distancia y desde la toma a la máquina. Deje suficiente hilo para la conexión a la toma.


¡Precauciones!:

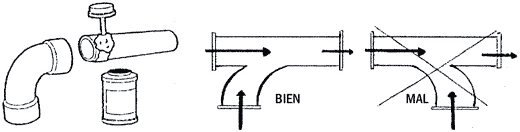

  1. Para la instalación de la tubería utilice solo codos LARGOS de 90º o codos de 45º, dejando los codos CORTOS de 90º para las contra-tomas.

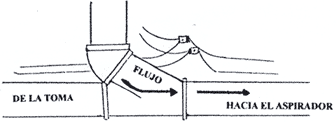

  2. Respete la dirección del aire al colocar las Tres. La T deberá ir SIEMPRE dirigida a la máquina.

  3. Para facilitar la instalación de los tubos, se recomienda usar un corta-tubos especial (ver lista de precios sub-way).
  4. Es muy importante poner la cola sobre los tubos y NO EN EL INTERIOR de los mismos.

Emplazamiento de la central:

La centrar de Aspiracion (máquina), se ubicará en un garaje, sótano, en una habitación de servicio o gáleria cubierta que tenga una pared maestra, en esta se instalará la máquina con el fin de evitar vibraciones.

El lugar escogido debe ser: fácilmente accesible, suficientemente aireado para evitar el calentamiento del motor y nunca cercano a la fuente de calor.

La central de aspiracion podrá ser instalada en una habitación pequeña a condición de que disponga de un sistema de aireación arriba y debajo de la pared o puerta.

Para el endriamiento del motor es conveniente dejar un espacio de 20 cm entre la central y el techo.

Para poder desmontar y vaciar la cubeta del polvo, es necesario montar la central a 50 cm del suelo, como mínimo, siendo la altura ideal a 1,50 m del suelo.

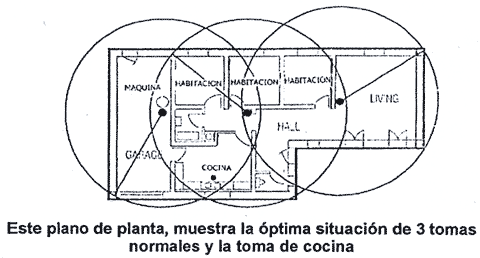

Emplazamiento de las tomas:

El número de tomas depende de la longitud del flexible elegido (7,60 m + 1 m de tubo cromado)*, de la disposición de las habitaciones y del sentido de apertura de las puertas. No es necesario ni resulta práctico instalar una toma por habitación. Es preferible colocarlas en el centro de la casa y en los pasillos, de forma que pueda usar una sola toma para cubrir varias habitaciones.

Una toma en la base de la escalera le permitirá limpiarla de arriba hacia abajo.

Para determinar fácilmente la situación de las tomas en la obra, utilice un cordel de 7 m de longitud a modo de flexible. Para la ubicación de las tomas en un plano, coja también un cordel proporcional de 7 m. Y sitúelas donde más le convenga. Tenga en cuenta que deberemos pasar entre los muebles.

El objeto es cubrir toda la superficie a limpiar con el mínimo número de tomas. Normalmente con el flexible de 7,60 m se cubren unos 50 m2.

Las tomas de aspiracion se colocan a unos 35 cm del suelo, al igual que otras como por ejemplo, del telefono y de la electricidad. En algunos casos, sobretodo en casas acabadas, habrá que usar tomas de suelo que deberán colocarse al lado de la pared o en ángulos de las habitaciones, para no pisarlas.

* Los flexibles de medidas standard existen en 7,60 m de longitud, 9,10 m y 10,60 m.

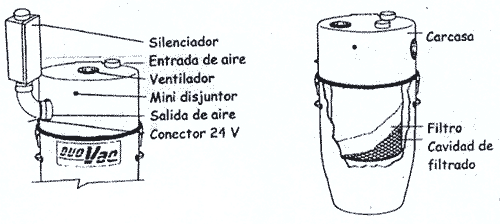

Colocación de la central de aspiracion:

  1. La central de aspiracion debe instalarse en un lugar aireado, de fácil acceso y lejos de toda fuente de calor. Debe estar igualmente instalada cerca de una toma de corriente.

    Elija la pared donde instalará la central de aspiracion. Deberá ser fijada a una altura que facilite el vaciado del depósito de polvom a 1,50 m del suelo aproximadamente. Hay que dejar también un espacio de 30 cm a cada lado de la central.

    Siempre que sea posible, deberemos fijar la central en una pared maestra o de hormigón para evitar vibraciones.
  2. Prepare la pared instalando un contra placado:
    - de 41 cm x 26 cm x 2 cm si la superficie es de hormigón.
    - de 26 cm x 2 cm y de un largo suficiente para ser clavada a unos montantes, si la superficie es de yeso.
  3. Fije la placa de montaje al contraplacado con la ayuda de 3 tornillos de 38 mm.
  4. A continuación, inserte el soporte mural fijado en el aparato, en el lugar del soporte instalado en la pared.
  5. Lleve un trozo de tubo a su instalación hasta la boca situada sobre la entrada de aire de la máquina.
  6. Instale el cable de baja tensión (24 v) a las dos conexiones situadas sobre la entrada de aire de la máquina.
  7. Coloque el silenciador encima de la salida del aire (un trozo de tubo de 5 cm de largo será suficiente).
  8. Aproveche a instalar una toma de garaje cerca de la maquina, le servirá para la limpieza del garaje o de la habitación donde la instale.

Alimentación Eléctrica y Circuito eléctrico:

Prózima a la central de aspiracion y para su conexión, deberá ser instalada una toma de corriente con toma de tierra.


Salida de aire al exterior:

Si usted lo desea puede llevar la salida del aire a fuera del lugar donde instaló la máquina, eso eliminará al maximo el ruido de la central. No obstante, no es imprescindible debido a la eficacia del sistema de filtración. Puede colocar un silenciador a la salida del aire.

¿Como medir el material necesario para la instalación del sistema?:


35 años de experiencia en este sector y de instalaciones nos han llevado a calcular el material necesario por toma.

5-7 m de tubo de P.V.C. x toma

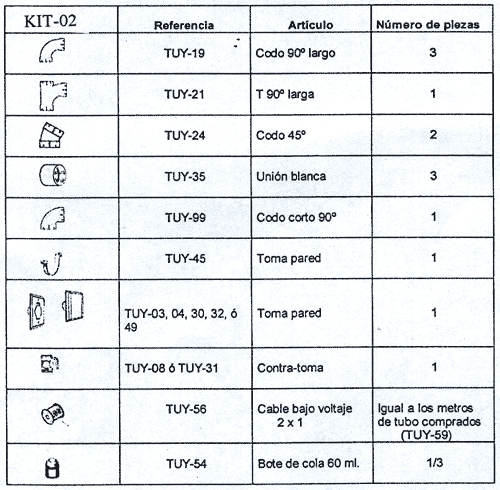

1 KIT-02 (15 piezas aprox.) x toma


Detalle de Instalación MUY IMPORTANTE:
  • En las tomas, coloque SOLO codos CORTOS de 90º
  • La contratoma debe quedar a ras del enyesado o alicatado
  • No olvide conectar el cable eléctrico
